Categoria: Medidas e especificação

As medidas de uma porta corta-fogo devem distinguir três referências: dimensão da folha, vão de obra e passagem livre. Elas não são intercambiáveis. Antes de comprar, é necessário saber qual medida o projeto exige e qual medida o fornecedor utiliza para fabricar o conjunto.

Essa diferença explica por que uma anotação isolada de largura e altura pode gerar um pedido incorreto. O vão precisa acomodar marco e instalação, enquanto a passagem disponível depende do conjunto montado e da posição de abertura. Uma conversão feita por subtração genérica não é confiável.

Dimensão da folha

A folha é o elemento móvel da porta. Sua largura e altura descrevem essa peça, mas não representam automaticamente o espaço livre para passar. O marco, a posição da folha aberta e outros elementos podem influenciar a passagem efetiva.

Ao consultar um catálogo ou uma proposta, confira se o tamanho informado é nominal e a que parte do conjunto se refere. Não compare diretamente essa medida com uma trena colocada entre as paredes do vão sem entender a referência.

Também não se deve pressupor que uma folha possa ser reduzida na instalação. Cortar bordas ou alterar o núcleo não é uma forma adequada de ajustar um produto que chegou com dimensão incompatível.

Vão de obra

O vão de obra é a abertura na construção destinada a receber o conjunto. Sua condição deve ser descrita: está bruto, regularizado ou acabado? A medição foi realizada antes ou depois do piso final? Essas informações alteram a leitura dos números.

O fabricante precisa relacionar o vão à geometria do marco e às condições de instalação do modelo. Folgas, preenchimentos e fixações não devem ser definidos por uma receita única para todas as portas e paredes.

Quando o vão apresenta diferenças entre topo e base, ou entre os lados, registrar apenas a maior medida esconde um problema. O levantamento deve mostrar as variações e permitir que os responsáveis definam a correção necessária.

Passagem livre

A passagem livre é o espaço efetivamente disponível para a circulação na condição considerada pelo projeto. Ela precisa ser verificada de acordo com a configuração e os critérios aplicáveis, sem confundir a largura total da abertura com a largura utilizável.

Exemplo hipotético: uma anotação registra “1,00 m de largura”. Se esse número mede a abertura entre as paredes, descreve o vão de obra; se mede a peça móvel, descreve a folha. Nenhuma dessas duas leituras permite concluir que haverá 1,00 m livre para passar depois de instalado o conjunto. O marco, a posição de abertura e as ferragens precisam entrar na verificação. O número do exemplo não é uma recomendação dimensional.

Em portas duplas, é importante saber se a passagem depende de uma ou das duas folhas. Uma segunda folha indisponível para a operação prevista não deve ser contada automaticamente como parte da saída.

A acessibilidade também envolve aproximação, manobra e acionamento. A largura nominal da folha não resolve esses aspectos sozinha. Consulte porta corta-fogo e acessibilidade para entender as interfaces de projeto.

Existe um tamanho padrão universal?

Há dimensões usuais e linhas de produto com opções definidas, mas não existe uma única medida adequada a todas as aberturas. A seleção depende da passagem necessária, das características do modelo e das condições do local.

Não é correto escolher um tamanho apenas porque ele aparece com frequência em anúncios. Primeiro, confirme o requisito do projeto; depois, verifique a solução disponível. Se houver divergência, ela precisa ser resolvida antes da fabricação.

A classe de resistência também não define sozinha as medidas. Duas portas da mesma classe podem ter configurações dimensionais diferentes, dentro dos limites de cada solução. O conjunto completo precisa permanecer compatível.

Altura: o piso acabado é uma referência decisiva

Uma medição feita sobre o contrapiso pode deixar de representar a condição final depois da colocação de revestimentos. A alteração afeta a altura disponível e pode interferir no movimento da folha. Por isso, informe o nível final previsto e qualquer etapa ainda pendente.

Em reformas, observe se haverá troca de piso, regularização ou mudanças próximas ao patamar. Não deixe essa informação para depois do pedido. A instalação não deve resolver uma incompatibilidade simplesmente desgastando a folha.

O roteiro para medir o vão organiza as referências e os registros necessários. O levantamento inicial ajuda na consulta, mas a liberação de fabricação deve seguir a conferência responsável.

Largura: o entorno também precisa caber no desenho

Além da largura da abertura, registre paredes laterais, obstáculos e distância até mudanças de direção. Uma porta pode caber no vão e ainda assim ter seu giro impedido por outro elemento. Esse conflito precisa aparecer no levantamento.

Considere também a espessura da parede e o acabamento que receberá o marco. Esses dados ajudam a identificar a interface construtiva. Não assuma que o mesmo batente serve para qualquer suporte apenas porque a largura e a altura coincidem.

Quando estudar uma solução sob medida

Uma abertura existente, uma necessidade de passagem específica ou uma composição arquitetônica podem exigir dimensões diferentes das opções usuais. Isso não significa que qualquer tamanho possa ser produzido ou que uma adaptação livre seja aceitável.

A solução precisa respeitar os limites técnicos disponíveis e ser compatível com o projeto. O conteúdo sobre porta corta-fogo sob medida mostra como preparar essa consulta. Em aberturas mais altas, uma composição com bandeira pode ser uma hipótese de estudo, quando prevista para o conjunto.

Como apresentar as medidas no pedido

• Use uma unidade consistente e identifique-a em todos os desenhos.
• Nomeie cada medida: folha, vão ou passagem livre.
• Informe o estágio de acabamento da obra.
• Registre variações de largura e altura, sem arredondar silenciosamente.
• Anexe o sentido de abertura e a posição das folhas.
• Descreva parede, piso e interferências próximas.
• Marque o que ainda precisa de confirmação antes de fabricar.

Na área de portas corta-fogo, consulte os assuntos que complementam o dimensionamento. Para uma consulta comercial, envie o levantamento pela página da SOLOBRASID. Uma medida bem identificada reduz erros, mas continua sendo parte de uma especificação que inclui classe, ferragens e instalação.

Guias para aprofundar este assunto

• Como Medir o Vão para Comprar uma Porta Corta-Fogo
• Porta Corta-Fogo Sob Medida: Quando é Necessária e Como Especificar
• Sentido de Abertura da Porta Corta-Fogo: Como Deve Ser Definido
• Como especificar uma porta corta-fogo em um projeto
• Porta corta-fogo com visor: o que definir antes da compra
• Porta corta-fogo com bandeira: dimensões e compatibilidade do conjunto
• Espessura de porta corta-fogo: por que a classe não define uma medida única
• Porta corta-fogo e acessibilidade: o que compatibilizar no projeto

Referências técnicas para consulta

• ABNT NBR 9050:2020 — texto em portal da Prefeitura de São Paulo

Para medir o vão de uma porta corta-fogo, registre largura e altura em mais de um ponto, identifique a referência do piso e descreva o estágio de acabamento. O objetivo é levantar a abertura existente sem confundi-la com a medida da folha ou com a passagem livre exigida.

Esse levantamento serve para organizar a consulta e revelar divergências. Ele não autoriza definir folgas de instalação por conta própria nem substitui a conferência técnica necessária à fabricação. O conjunto deve ser dimensionado a partir do projeto e das instruções do produto.

Antes de usar a trena, identifique a abertura

Dê um código ao local e registre o pavimento e os ambientes de cada lado. Em uma obra com várias portas semelhantes, essa identificação evita que as medidas de uma abertura sejam usadas em outra.

Tenha à mão a planta e a especificação disponíveis. Verifique se a tarefa é comprar um conjunto novo, substituir uma porta inteira ou avaliar o aproveitamento de algum componente. Essas situações exigem informações diferentes e não devem ser misturadas.

Se já existe uma porta, não remova folhas ou ferragens apenas para fazer uma medição preliminar. Não obstrua a saída e não realize o levantamento em condições inseguras. A desmontagem, quando necessária, deve fazer parte de uma intervenção planejada.

Declare qual medida está sendo levantada

Uma anotação de largura pode representar a distância entre paredes, entre partes do marco ou a dimensão da folha. Escreva a referência junto ao número. Fotografias com indicação dos pontos medidos ajudam a reduzir ambiguidades.

O artigo sobre medidas de porta corta-fogo explica a diferença entre vão de obra, folha e passagem livre. Essa distinção deve acompanhar o levantamento do início ao fim.

Não desconte valores genéricos para calcular o tamanho da porta. A relação entre abertura e conjunto depende do modelo, do marco e das condições de instalação. Encaminhe a medida observada e permita que essa conversão seja feita com os dados corretos.

Registre a largura em diferentes alturas

Meça a largura em posições distintas, como região superior, intermediária e inferior, sempre identificando os pontos. A finalidade é perceber se as laterais estão paralelas e se existe variação relevante ao longo do vão.

Exemplo hipotético de anotação: largura superior 1,02 m; intermediária 1,01 m; inferior 1,00 m, todas tomadas entre as mesmas faces da abertura. O registro mostra uma variação que precisa ser avaliada. Não faça uma média nem transforme automaticamente o menor valor em largura da porta a fabricar: ainda faltam a definição do marco, as condições de instalação e a passagem exigida. Os números servem apenas para ilustrar o levantamento.

Não escolha silenciosamente a maior, a menor ou a média como dimensão de compra. Registre todos os valores e destaque a diferença. A decisão sobre correção do vão ou dimensionamento precisa considerar a instalação e a passagem exigida.

Se houver revestimento irregular, rebarba ou acabamento ainda pendente, descreva a condição. Não remova material nem altere a abertura para obter um número mais conveniente durante a medição.

Registre a altura com uma referência clara de piso

Meça a altura em mais de uma posição e informe de onde a medida parte. O piso está pronto ou ainda receberá revestimento? Existe diferença de nível entre os lados? Há uma regularização prevista?

Essas respostas são tão importantes quanto o número. Uma medição feita sobre o contrapiso pode deixar de corresponder à altura final. O dado precisa ser compatibilizado antes da encomenda, sem presumir que a folha poderá ser cortada depois.

Se não houver uma referência confiável do nível acabado, marque o levantamento como preliminar. A incerteza deve permanecer visível até que o responsável pela obra confirme a condição final.

Observe prumo, nível e geometria sem improvisar correções

Diferenças nas medidas podem indicar desalinhamentos, mas o levantamento técnico pode exigir instrumentos e procedimentos adicionais. Registre o que foi observado e informe quem realizou a conferência. Não transforme uma avaliação visual em declaração de que o vão está adequado.

Quando há deformação ou condição irregular, a correção deve ser definida antes da montagem. O conteúdo sobre erros na instalação de portas corta-fogo mostra por que forçar o conjunto a se adaptar à obra pode gerar problemas de operação.

Também é importante identificar a espessura e o tipo da parede. O suporte não deve ser inferido apenas pelo acabamento externo, especialmente em reformas onde a composição pode estar oculta.

Meça o entorno que influencia o giro

Fotografe e registre obstáculos próximos, outras portas, mudanças de direção e elementos no patamar. O conjunto pode caber fisicamente no vão e ainda encontrar impedimentos para abrir como previsto.

Faça um desenho simples em planta com os ambientes e a direção de passagem. O sentido de abertura deve ser confirmado com o projeto e com a convenção adotada pelo fornecedor. Expressões como direita ou esquerda, sem ponto de vista, podem ser interpretadas de maneiras diferentes.

Uma ficha prática para o levantamento

• Código da porta e localização.
• Data e responsável pelo levantamento.
• Larguras medidas e seus pontos de referência.
• Alturas medidas e referência do piso.
• Estado do revestimento e etapas pendentes.
• Tipo e espessura do suporte, quando conhecidos.
• Fotografias dos dois lados e do entorno.
• Desenho do giro e indicação da passagem necessária.
• Divergências em relação ao projeto.
• Pendências para a liberação de fabricação.

O que fazer quando o vão não corresponde ao produto usual

Envie o levantamento completo para avaliar as possibilidades. Pode ser necessário corrigir a construção, revisar a configuração ou estudar um conjunto específico. A escolha deve considerar a passagem e os limites técnicos, não apenas a facilidade de encaixe.

O artigo sobre portas corta-fogo sob medida ajuda a preparar essa discussão. Não solicite uma dimensão especial sem confirmar que ela corresponde à solução validada para o local.

Consulte a central de portas corta-fogo para reunir os demais requisitos. Pela área comercial da SOLOBRASID, encaminhe o levantamento identificado e informe se ele é preliminar ou já foi conferido para fabricação. Essa distinção reduz o risco de transformar um rascunho de obra em pedido definitivo.

Referências técnicas para consulta

• ABNT NBR 9050:2020 — texto em portal da Prefeitura de São Paulo

A porta corta-fogo sob medida pode ser necessária quando a abertura ou a passagem exigida não corresponde às opções usuais disponíveis. A solução, porém, precisa respeitar os limites técnicos do conjunto e as exigências do projeto. Sob medida não significa que qualquer dimensão ou alteração seja possível.

Em uma consulta bem preparada, a necessidade especial deve ser descrita pela função e pela geometria, e não apenas por dois números. É preciso saber o que a porta protege, qual passagem deve oferecer e em que suporte será instalada.

Quando vale estudar uma dimensão especial

Reformas podem apresentar vãos existentes com medidas diferentes das linhas usuais. Projetos novos também podem exigir uma configuração específica por causa da circulação, do transporte de equipamentos ou da composição arquitetônica.

Essas situações justificam uma análise, mas não determinam automaticamente a fabricação especial. Às vezes, a melhor solução técnica envolve corrigir o vão ou rever a configuração. Em outras, um conjunto desenvolvido para aquela condição pode ser viável.

O importante é comparar alternativas que preservem os requisitos. Reduzir a passagem para encaixar um produto disponível ou ampliar uma folha sem verificar seus limites não são decisões que a equipe de compra deve tomar sozinha.

Primeiro, confirme qual dimensão realmente precisa mudar

A abertura da parede, a dimensão da folha e a passagem livre são medidas diferentes. Antes de concluir que precisa de um produto sob medida, identifique qual delas não corresponde à solução usual.

O guia de medidas de porta corta-fogo explica essa diferença. Uma consulta baseada em um vão bruto pode mudar depois de definidos marco, acabamento e nível do piso. Por isso, a referência dimensional precisa estar clara.

Se as medidas do local ainda forem preliminares, informe essa condição. Não libere a fabricação com uma anotação que depende de revestimentos ou correções não concluídas.

Limites dimensionais fazem parte da solução

O desempenho e a operação do conjunto dependem de sua configuração. Alterar largura ou altura pode afetar a movimentação, a sustentação, os encontros e a seleção de ferragens. Não se deve extrapolar livremente uma solução a partir de um modelo menor.

O fornecedor precisa confirmar quais configurações estão disponíveis e quais informações técnicas as acompanham. A análise do projeto deve verificar se essa solução atende à aplicação pretendida. Uma encomenda especial continua exigindo compatibilidade entre folha, marco, ferragens e suporte.

Também não é seguro transformar uma porta usual em sob medida por cortes ou adaptações na obra. O ajuste dimensional deve ser resolvido antes da fabricação e dentro da solução prevista.

Uma ou duas folhas?

Quando a necessidade envolve maior largura, a divisão em duas folhas pode ser uma hipótese de estudo. Isso muda a operação e introduz o encontro central. A passagem cotidiana e a condição de saída precisam ser descritas separadamente.

Folhas de larguras diferentes também podem ser consideradas quando fazem parte de uma configuração disponível e adequada. Não basta repartir o vão matematicamente: é necessário verificar como cada folha abre, fecha e contribui para a passagem útil.

Se a largura exigida depende das duas folhas, ambas precisam estar disponíveis conforme a operação prevista. Uma folha secundária bloqueada de maneira incompatível não pode ser considerada automaticamente parte da saída.

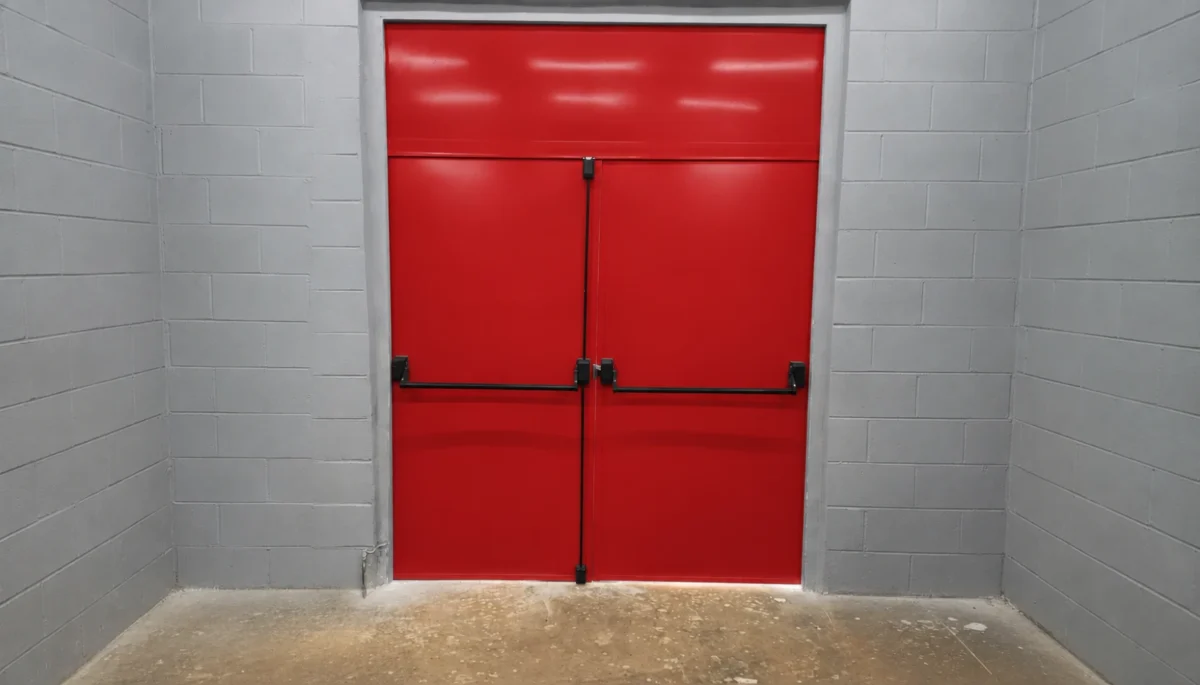

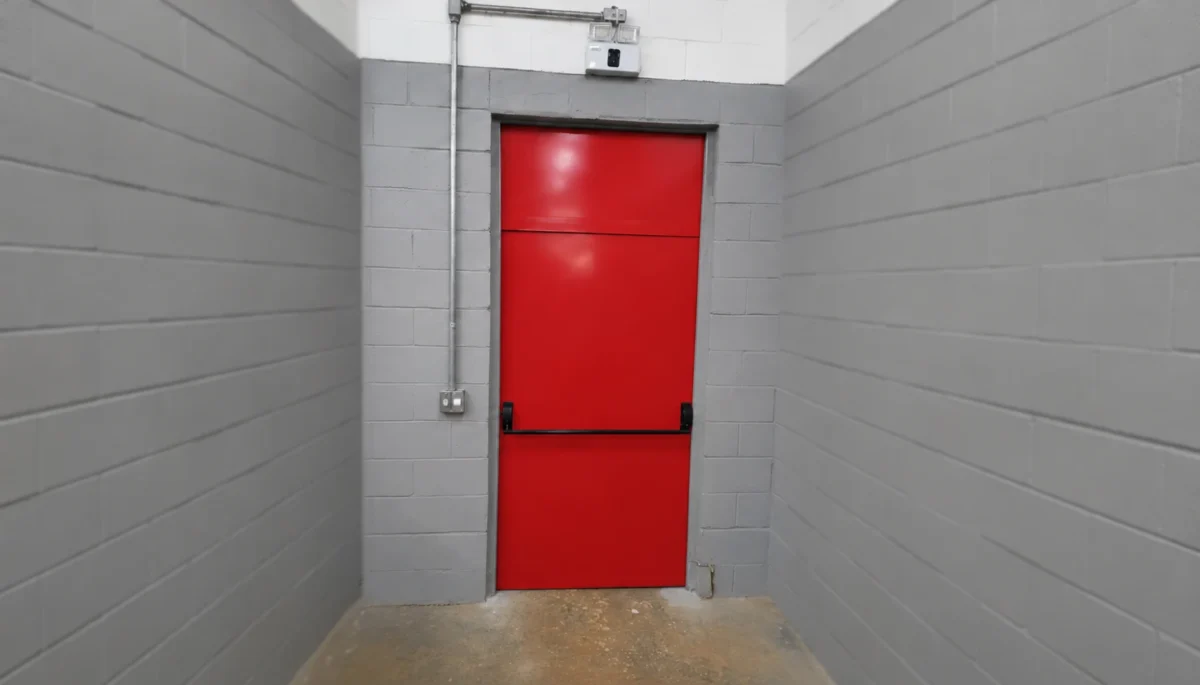

Altura especial, bandeira e visor

Em um vão alto, pode ser estudado um conjunto com bandeira, quando essa composição é prevista para a aplicação. A bandeira faz parte do fechamento da abertura e precisa ser compatível com o restante da solução. Não é um preenchimento decorativo independente.

Consulte porta corta-fogo com bandeira para organizar essa análise. Se houver necessidade de observar a circulação no lado oposto, o visor também deve ser definido como parte de uma configuração própria.

Dimensões especiais não autorizam acrescentar livremente esses recursos. Materiais, posição, geometria e fixação devem corresponder à solução oferecida e validada.

O levantamento precisa mostrar a construção

Reúna medidas em mais de um ponto, fotografias dos dois lados e a referência do piso acabado. Informe tipo e espessura da parede quando conhecidos. Destaque irregularidades e etapas da obra ainda pendentes.

O roteiro de medição do vão ajuda a preparar esse material. Em casos especiais, uma conferência técnica detalhada pode ser necessária antes da liberação. A responsabilidade por validar o levantamento deve ficar clara entre os envolvidos.

Se o projeto e o local não coincidem, não esconda a diferença na medida final. Registre a divergência e encaminhe a decisão sobre corrigir a obra ou revisar a solução.

Como escrever o pedido de consulta

Descreva a necessidade em uma sequência objetiva: código da abertura, função, classe definida, passagem requerida, medidas do vão, suporte e operação. Inclua número de folhas, giro e ferragens quando já estiverem estabelecidos.

Peça que a proposta identifique limites de fornecimento e pendências técnicas. Se houver alternativas, elas devem aparecer separadamente, com suas diferenças. Isso evita aprovar por engano uma configuração distinta daquela prevista no projeto.

• Qual problema a medida especial precisa resolver?
• Quais requisitos não podem ser alterados?
• O levantamento já considera os acabamentos finais?
• A solução inclui marco e todas as ferragens necessárias?
• Existe alguma interface com acesso, visor ou fechamento especial?
• Quem fará a conferência final antes de fabricar?

Produção e entrega começam com uma especificação fechada

A SOLOBRASID fabrica portas e batentes em São Paulo e envia para todo o Brasil; as ferragens são distribuídas pela empresa. Para uma demanda sob medida, consulte a viabilidade da configuração e as condições de fornecimento antes de assumir disponibilidade ou prazo.

Na área de portas corta-fogo, reúna os conceitos que apoiam a especificação. Encaminhe desenhos e levantamento pela página comercial. Quanto mais clara a necessidade, mais objetiva será a avaliação das opções, sem transformar uma fabricação especial em adaptação improvisada.

Referências técnicas para consulta

• ABNT NBR 9050:2020 — texto em portal da Prefeitura de São Paulo

O sentido de abertura da porta corta-fogo deve ser definido pelo projeto, considerando a rota de saída, o fluxo de pessoas, a geometria da circulação e as exigências aplicáveis. Não deve ser escolhido apenas pela posição mais conveniente das dobradiças ou pelo hábito de abrir uma porta para determinado lado.

Na compra, a decisão precisa ser comunicada por um desenho claro. Expressões como direita e esquerda podem variar conforme o ponto de observação e a convenção do fornecedor. Uma indicação verbal sem referência pode resultar em um conjunto fabricado para o giro oposto ao necessário.

Duas perguntas diferentes: para onde abre e de que lado gira

A primeira questão é para qual ambiente ou direção de circulação a folha se movimenta. A segunda é qual lado recebe o eixo de giro, considerando um ponto de vista definido. Misturar essas perguntas gera descrições ambíguas.

Um desenho em planta deve mostrar os ambientes, a posição da porta fechada e seu movimento. Acrescente a direção do fluxo de saída quando pertinente. Essa representação permite conferir o sentido sem depender de uma interpretação informal dos termos.

Peça ao fornecedor que confirme sua convenção de identificação e relacione-a ao desenho aprovado. A nomenclatura escrita e a representação gráfica devem dizer a mesma coisa.

O fluxo de saída é uma referência central

Quando a porta integra uma rota de saída, sua operação precisa ser compatível com o deslocamento das pessoas e com as exigências da edificação. As condições aplicáveis dependem do projeto, da ocupação e das regras locais.

Não é adequado publicar uma única frase como solução para qualquer porta e qualquer prédio. A análise deve considerar a passagem específica, a circulação antes e depois dela e os demais requisitos. O artigo sobre portas corta-fogo e saídas de emergência organiza essa relação.

Também é importante preservar a abertura pelo lado de fuga sem dependência de chave ou folha bloqueada. O sentido correto não compensa uma ferragem ou um controle de acesso que impeça a operação prevista.

O giro não pode ser analisado sem o entorno

A folha percorre uma área durante a abertura. Nesse percurso, pode encontrar paredes, móveis, equipamentos, outra porta ou pessoas que circulam perpendicularmente. O projeto deve verificar o movimento completo e a posição final.

Em patamares e mudanças de direção, a aproximação do usuário merece atenção especial. Uma folha que abre no sentido aparentemente adequado pode criar uma interferência se sua posição não for compatibilizada com o espaço disponível.

Não resolva o conflito com um limitador improvisado que impeça a abertura necessária. A geometria e os componentes devem ser avaliados em conjunto para preservar passagem e funcionamento.

Acessibilidade inclui aproximação e manobra

Uma pessoa precisa conseguir se aproximar da ferragem, acioná-la e atravessar a abertura. Esses movimentos dependem da posição da porta em relação às paredes e aos obstáculos, além da largura de passagem.

O sentido de abertura pode facilitar ou dificultar essa sequência. Por isso, a análise não deve se limitar à medida nominal da folha. O conteúdo sobre porta corta-fogo e acessibilidade explica as interfaces que precisam ser compatibilizadas.

Se houver esforço excessivo ou dificuldade de operação, não desative o fechamento para facilitar a passagem. O conjunto deve ser avaliado por profissionais responsáveis para conciliar os requisitos aplicáveis.

Portas duplas exigem uma representação mais completa

Em uma configuração dupla, mostre o giro de cada folha e identifique a operação prevista. Quando há folha de uso cotidiano e outra com função complementar, essa diferença deve estar clara no desenho e na lista de ferragens.

A sequência de fechamento pode depender da geometria do encontro central. Alterar o sentido ou trocar a posição das folhas sem rever os componentes pode comprometer a coordenação. Não trate uma porta dupla como duas portas independentes colocadas lado a lado.

O comparativo entre porta simples e dupla ajuda a relacionar número de folhas, espaço de giro e passagem efetiva. A decisão deve considerar o uso normal e a condição de saída prevista.

Como registrar o sentido em um levantamento

1. Identifique a abertura por um código único.
2. Desenhe os ambientes dos dois lados.
3. Indique o fluxo de circulação e a direção de saída pertinente.
4. Represente a folha fechada e seu arco de abertura.
5. Marque obstáculos e outras portas próximas.
6. Identifique ferragens e folhas quando houver diferenças de operação.
7. Confirme o desenho com o responsável técnico e a convenção do fornecedor.

Fotografias complementam o desenho, mas não devem ser a única referência. Uma foto pode inverter a percepção de quem recebe o pedido ou não mostrar a circulação do outro lado. O guia de medição do vão ajuda a reunir o restante do levantamento.

É possível inverter uma porta já instalada?

Não se deve presumir que a inversão seja uma intervenção simples. Ela pode envolver marco, pontos de fixação, ferragens, encontros e condições de funcionamento. O modelo e a instalação precisam ser avaliados antes de qualquer alteração.

Fazer novos furos, transferir dobradiças ou modificar a folha por iniciativa da obra pode criar uma configuração incompatível. Se o sentido entregue estiver errado, registre a divergência e encaminhe a solução com os responsáveis, sem improvisar a montagem.

Se a necessidade de inversão surgiu após uma mudança de layout, revise primeiro a circulação e o projeto. O objetivo não é apenas abrir para o outro lado, mas preservar a função completa da porta e da passagem.

Confira antes de liberar a fabricação

O último momento seguro para eliminar ambiguidades é a revisão do pedido. Compare planta, quadro de portas e proposta. Verifique se cada código tem o mesmo sentido em todos os documentos e se a revisão utilizada é a mais recente.

Na área de portas corta-fogo, consulte os temas de dimensão e configuração. Ao encaminhar a solicitação pela página comercial da SOLOBRASID, anexe o desenho do giro. Essa comunicação objetiva reduz o risco de receber um conjunto que cabe no vão, mas abre de maneira inadequada para o local.

Para organizar os próximos passos, consulte também Medidas de Porta Corta-Fogo: Tamanhos, Vão e Portas Sob Medida.

Referências técnicas para consulta

• Corpo de Bombeiros Militar de Goiás — NT 11/2025, Saídas de Emergência
• ABNT NBR 9050:2020 — texto em portal da Prefeitura de São Paulo

Especificar uma porta corta-fogo exige descrever o conjunto e sua função no edifício, não apenas indicar uma classe e uma largura na planta. Folha, marco, ferragens, parede de instalação, condições de abertura e fechamento precisam funcionar de maneira compatível. Uma boa especificação permite que projetista, comprador, fornecedor e instalador entendam o mesmo objeto e identifiquem as pendências antes de fabricar ou montar.

O ponto de partida é o projeto de segurança contra incêndio, combinado aos projetos arquitetônico, estrutural, de acessibilidade e de instalações pertinentes. A linha de portas corta-fogo deve ser consultada depois de definir essas necessidades, para verificar quais configurações estão efetivamente disponíveis e adequadas ao caso.

Comece pela função da abertura

Uma porta na entrada de uma escada de emergência não tem necessariamente a mesma configuração de um fechamento industrial que separa setores de um galpão. Antes de descrever o produto, registre o que a abertura conecta, quem passa por ela e qual função de proteção foi prevista. Identifique se integra uma rota de saída de pessoas, uma divisão entre compartimentos ou outra situação definida pelo projeto.

Essa distinção interfere na tipologia, nas ferragens e na operação. Uma grande porta de correr destinada à compartimentação não deve ser tratada automaticamente como saída de emergência. Da mesma forma, controlar a entrada de funcionários não autoriza criar uma barreira à saída. A descrição funcional evita que propostas aparentemente equivalentes resolvam problemas diferentes.

Defina o desempenho antes de escolher detalhes comerciais

A classe de resistência ao fogo decorre do projeto e das exigências aplicáveis ao edifício. Não deve ser escolhida por preferência estética, quantidade de pavimentos isoladamente ou comparação de preço. O artigo sobre como escolher a classe de resistência ajuda a organizar essa decisão sem transformar designações de produto em regras universais.

Também é importante separar os desempenhos. Resistência ao fogo não demonstra, por si só, controle específico de fumaça, isolamento acústico ou resistência a qualquer ambiente corrosivo. Se o projeto exige alguma dessas características, ela precisa aparecer como requisito próprio, com confirmação de que a configuração proposta atende ao que foi solicitado. O tempo associado à classe não é um prazo seguro para permanecer no local durante um incêndio.

Registre três dimensões diferentes

A largura nominal da folha, o vão de obra e a passagem livre não são sinônimos. O marco ocupa espaço; a folha aberta e as ferragens podem interferir na passagem. Já o vão de obra precisa permitir a instalação segundo o sistema definido. Uma medida escrita sem identificar a referência gera interpretações distintas entre obra e fornecedor.

Inclua no levantamento a altura e a largura do vão, a espessura e a composição da parede, o nível do piso acabado e as interferências próximas. Em reformas, registre diferenças entre a situação existente e os desenhos disponíveis. Para organizar o levantamento, utilize o roteiro de medição do vão da porta corta-fogo, sem converter medidas de campo em tolerâncias genéricas de instalação.

Desenhe a operação, não somente a folha

A planta deve mostrar o sentido de abertura e a área ocupada pelo movimento. Verifique conflitos com outras portas, circulação transversal, equipamentos, corrimãos e móveis. Em portas duplas, identifique folha ativa, folha passiva e quais folhas participam da passagem necessária. Quando houver sobreposição, a sequência de fechamento deve ser compatível com a configuração.

Se houver distinção entre ativa e passiva, identifique no desenho qual folha é a principal no uso habitual e qual é a complementar. Declare também se a passagem exigida depende de uma ou das duas abertas. Em um exemplo hipotético, prever abertura eventual da segunda folha para transporte de equipamento não comprova que a passagem cotidiana atende à rota de saída; as duas necessidades devem ser verificadas separadamente.

A rotina de uso também merece descrição: passagem ocasional, circulação intensa, transporte de carrinhos ou necessidade de acesso controlado. Esses dados orientam a escolha de ferragens e a análise de acessibilidade. Se manter a porta aberta for uma necessidade operacional, isso deve ser discutido em projeto por meio de solução apropriada, sem prever calços como parte da rotina.

Trate parede e marco como uma interface técnica

O desempenho não depende apenas da folha. O marco precisa ser adequado ao suporte e ao método de instalação. Alvenaria, concreto e sistemas de parede leve apresentam condições diferentes; a simples indicação da espessura da parede não substitui a identificação de sua composição e capacidade de receber o conjunto.

Não deixe para a equipe de montagem decidir livremente sobre preenchimento, fixação ou reforços. A especificação deve apontar o sistema previsto e remeter às instruções correspondentes. Quando houver divergência entre o detalhe de projeto e o manual do conjunto proposto, a solução precisa ser compatibilizada antes da execução, com registro da definição adotada.

Monte um quadro de portas que responda às dúvidas de compra

O quadro pode ser simples, desde que cada abertura tenha uma identificação única e os dados sejam rastreáveis. Em vez de repetir uma descrição genérica em todas as linhas, diferencie o que muda entre ambientes:

• Código da porta e localização, vinculados à planta e ao detalhe.
• Função da abertura e classe de resistência definida no projeto.
• Dimensões de referência, quantidade de folhas e passagem livre necessária.
• Sentido de abertura, identificação das folhas e configuração de fechamento.
• Material e composição do suporte, nível de piso e acabamento previsto.
• Ferragens, acionamento, controle de acesso e eventuais integrações.
• Condições especiais de ambiente, visor ou bandeira, quando previstos.
• Documentos de instalação, operação e manutenção a entregar com o conjunto.

Campos ainda não definidos devem aparecer como pendências, não como espaços que cada fornecedor pode preencher por conta própria. Isso permite comparar propostas com o mesmo escopo e evita que o preço mais baixo corresponda a uma solução incompleta.

Faça uma revisão cruzada antes de liberar o pedido

Considere uma reforma em que o projeto prevê uma porta dupla, mas o novo revestimento reduz o vão disponível. A compra baseada apenas no desenho antigo pode resultar em perda de passagem livre ou incompatibilidade de montagem. O caminho correto é atualizar o levantamento, revisar a solução e obter uma definição coerente antes do pedido, sem contar com cortes posteriores na folha.

Uma revisão semelhante é necessária quando se troca a fechadura por barra antipânico ou se acrescenta controle de acesso. Esses itens não são adereços independentes. Podem alterar a montagem e precisam preservar a operação de saída, o fechamento e a compatibilidade do conjunto.

Conclua com responsabilidades e critérios de entrega

Esclareça quem valida as medidas, quem fornece cada componente e quem resolve as interfaces com parede, piso e sistemas elétricos. Preveja conferência no recebimento, verificação funcional após a montagem e entrega das instruções ao responsável pela operação. A compatibilização com usuários e circulação deve incluir a análise de porta corta-fogo e acessibilidade.

Ao consultar a SOLOBRASID para uma proposta, encaminhe o quadro de portas e os detalhes relevantes, solicitando confirmação das configurações disponíveis e das informações faltantes. O checklist de compra ajuda a transformar o projeto em um pedido claro. A especificação bem resolvida reduz improvisos justamente nos pontos em que o conjunto precisa continuar funcionando como foi concebido.

Para organizar os próximos passos, consulte também Medidas de Porta Corta-Fogo: Tamanhos, Vão e Portas Sob Medida.

Referências técnicas para consulta

• ABNT — catálogo de normas técnicas
• ABNT NBR 9050:2020 — texto disponibilizado pela Prefeitura de São Paulo

Uma porta corta-fogo com visor precisa ser especificada como um conjunto próprio, incluindo o elemento transparente, sua fixação e sua posição na folha. Não basta escolher uma porta e acrescentar um vidro comum. A possibilidade de usar visor e suas características devem ser confirmadas para a configuração proposta, conforme o projeto, a documentação técnica e as instruções do fabricante.

Referência de porta sem visor. A inclusão de visor depende da configuração específica do conjunto.

O visor pode atender a uma necessidade de observação entre ambientes, mas essa necessidade não se sobrepõe à função de proteção da porta corta-fogo. A compra deve partir de uma pergunta clara: o que precisa ser visto, por quem e em qual situação? A resposta orienta a análise e evita pedir um recurso apenas por hábito ou aparência.

Defina primeiro a finalidade da visão entre os ambientes

Em circulações com tráfego nos dois sentidos, pode existir interesse em perceber a aproximação de pessoas antes de abrir a folha. Em outros espaços, a necessidade pode estar relacionada à observação de uma área específica. São problemas diferentes, com campos visuais e condições de uso distintos.

Considere um corredor em que equipes transportam carrinhos. Antes de escolher o visor, o projeto precisa examinar sentido de abertura, ponto de aproximação, iluminação e obstáculos que bloqueiam a visão. Um elemento transparente colocado em uma região sem utilidade visual não resolve o conflito de circulação, embora acrescente complexidade à especificação.

Também é importante reconhecer limites. O visor não substitui sinalização, procedimentos de circulação nem o dimensionamento correto da rota. Em uma emergência, não deve ser usado para justificar permanecer no local observando o que acontece do outro lado. O comportamento seguro segue o plano de emergência da edificação.

O vidro é apenas uma parte da solução

O desempenho depende da interação entre elemento transparente, moldura, retenção, materiais de interface e folha. Descrever somente “vidro resistente” deixa perguntas essenciais sem resposta: adequado a qual sistema, em quais dimensões e em qual posição? A compatibilidade precisa ser confirmada para a porta proposta, não deduzida de propriedades anunciadas para um componente separado.

Vidro comum, vidro temperado e vidro laminado são designações que, isoladamente, não demonstram adequação à função corta-fogo. Da mesma forma, a aparência transparente não informa quais desempenhos foram previstos. O fornecedor deve apresentar a configuração aplicável e esclarecer os limites do modelo antes da compra.

A posição precisa servir ao uso e respeitar o conjunto

Altura, largura, proporção e localização do visor não devem ser definidas apenas pela composição da fachada interna. Pessoas em pé, pessoas de menor estatura e usuários de cadeira de rodas podem ter campos visuais diferentes. Quando a visão integra a proposta de uso, é necessário compatibilizar o recurso com as necessidades reais dos usuários.

Isso não autoriza mover ou aumentar o visor livremente. A geometria disponível depende da configuração admitida pelo fabricante. O trabalho do projeto é encontrar uma solução que una essa possibilidade à circulação e à acessibilidade da porta, ou rever a estratégia quando não houver compatibilidade.

Não transforme uma porta existente por recorte em obra

Abrir um recorte, perfurar a folha ou instalar uma moldura avulsa modifica o conjunto. Não é um serviço que deva ser tratado como adaptação simples de serralheria ou marcenaria. A alteração pode atingir componentes internos e interfaces relevantes, sem que isso fique evidente depois do acabamento.

Se a porta já existe e a necessidade de visão surgiu posteriormente, reúna sua identificação e consulte o fabricante e o responsável técnico. O caminho pode envolver uma configuração específica de substituição ou outra solução de projeto. Não pressuponha que um profissional conseguir executar o recorte significa que a alteração é adequada.

Esse cuidado também se aplica à troca de um visor danificado. Não encomende uma peça apenas pelo tamanho aparente e pela espessura. O componente de reposição e o procedimento devem corresponder ao sistema. A lógica é a mesma apresentada no artigo sobre reposição de ferragens compatíveis: encaixar fisicamente não comprova equivalência.

Informações para enviar no pedido de orçamento

Um pedido claro começa pela função da porta e pela identificação da abertura. Em seguida, explique a finalidade do visor e solicite confirmação de viabilidade, sem transformar uma preferência preliminar em dimensão definitiva. É melhor descobrir a incompatibilidade antes do pedido do que tentar solucioná-la na instalação.

• Localização e função da abertura no projeto de segurança.
• Classe de resistência definida e demais desempenhos exigidos.
• Medidas da abertura, passagem livre necessária e número de folhas.
• Sentido de abertura, ferragens previstas e condições de circulação.
• Objetivo visual e usuários considerados no projeto.
• Posição e dimensões pretendidas, sujeitas à confirmação técnica.
• Condições ambientais, procedimentos de limpeza e riscos de impacto.
• Documentação e orientações para instalação e eventual reposição.

O roteiro de especificação de porta corta-fogo em projeto ajuda a reunir os dados do restante do conjunto. Visor não elimina a necessidade de verificar marco, suporte, fechamento e operação de saída.

Recebimento e uso: o que observar sem desmontar

No recebimento, confira se o conjunto corresponde à configuração pedida e se há danos visíveis no elemento transparente ou em sua região de fixação. Registre divergências antes de liberar a montagem. Não desmonte molduras para conferir a construção interna nem aperte fixações sem orientação específica.

Durante o uso, manchas persistentes, fissuras, folgas aparentes ou danos por impacto precisam ser comunicados. A equipe de limpeza deve conhecer os produtos e procedimentos permitidos para aquele sistema. Películas, adesivos, telas ou acessórios também não devem ser acrescentados sem verificar seu efeito sobre uso, inspeção e compatibilidade.

Perguntas que evitam uma compra incompleta

Uma porta com visor mantém a mesma classe de qualquer versão sem visor?

Isso não deve ser presumido. A configuração oferecida precisa corresponder ao desempenho exigido, incluindo a presença e as características do visor. A comparação deve ser feita entre conjuntos definidos, não entre nomes comerciais semelhantes.

É possível escolher qualquer tamanho de visor?

A liberdade de escolha depende dos limites do sistema e da proposta do fabricante. Dimensões e posição precisam ser confirmadas antes da compra, mesmo quando o desenho arquitetônico apresenta uma preferência.

Como consultar a disponibilidade?

Encaminhe os dados do projeto à SOLOBRASID e solicite a confirmação das soluções disponíveis para o caso. Conhecer os componentes de uma porta corta-fogo ajuda a fazer perguntas completas e a avaliar a resposta sem reduzir o visor a um item avulso.

Para organizar os próximos passos, consulte também Medidas de Porta Corta-Fogo: Tamanhos, Vão e Portas Sob Medida.

Referências técnicas para consulta

• ABNT — catálogo de normas técnicas
• ABNT NBR 9050:2020 — texto disponibilizado pela Prefeitura de São Paulo

Uma porta corta-fogo com bandeira exige esclarecer o que ocupa a parte superior da abertura e como esse elemento se integra ao conjunto. A altura total do vão não é, necessariamente, a altura da folha nem a passagem livre. Painel superior, marco, interfaces com a parede e desempenho exigido precisam ser definidos em projeto, sem presumir que qualquer fechamento acima da porta é adequado.

O termo “bandeira” pode ser usado de formas diferentes em desenhos e orçamentos. Por isso, antes de consultar uma porta corta-fogo, descreva e desenhe a solução pretendida: trata-se de um painel fixo integrado ao sistema? É um fechamento da própria parede acima de uma porta convencional? Existe outro elemento previsto? A resposta muda o escopo da compra e da execução.

Separe altura total, altura da folha e altura de passagem

Uma abertura alta não significa que toda sua altura ficará disponível para circulação. Quando existe um painel superior fixo, ele ocupa uma parte do vão. O marco e as demais interfaces também precisam ser considerados. Anotar somente a medida total pode levar o comprador a pedir um conjunto que não atende à passagem necessária.

O desenho deve mostrar a dimensão do vão de obra, a posição do piso acabado, a dimensão nominal da folha e a passagem livre exigida. Caso exista bandeira, sua região precisa estar identificada. Essas referências complementam as diferenças apresentadas no guia de medidas de porta corta-fogo.

Um exemplo ajuda: uma obra possui uma abertura existente mais alta do que a porta prevista. Há mais de uma maneira conceitual de resolver essa diferença, mas nenhuma deve ser escolhida apenas pela facilidade de acabamento. O projetista precisa definir se haverá recomposição da parede ou um sistema específico com painel superior, verificando as interfaces correspondentes.

A bandeira não é um preenchimento decorativo

Quando a abertura faz parte de uma separação resistente ao fogo, o trecho acima da folha também precisa ser resolvido de modo coerente com o projeto. Não basta que o painel esconda o espaço ou tenha uma chapa com aparência semelhante à porta. A continuidade da proteção depende da solução definida e de sua integração ao suporte.

A análise inclui painel, estrutura ou moldura, uniões, encontro com o marco e ligação com a parede. Esses elementos não devem ser inventados pela equipe de instalação a partir de sobras de material. Também não se pode transferir automaticamente à bandeira a classe anunciada para uma folha isolada.

Confirme a configuração admitida pelo fornecedor

Nem toda família de portas possui as mesmas possibilidades de dimensão ou de fechamento superior. Solicite a descrição da configuração disponível, seus limites e as instruções aplicáveis. Uma resposta técnica precisa identificar o conjunto oferecido, não apenas afirmar que “é possível fazer”.

Se a necessidade foge das configurações usuais, o artigo sobre porta corta-fogo sob medida ajuda a organizar a consulta. Sob medida não significa liberdade irrestrita para alterar geometria ou componentes. Significa desenvolver o pedido dentro das possibilidades técnicas confirmadas e das necessidades do projeto.

O marco e o suporte merecem atenção especial

O desenho do marco deve corresponder à composição efetiva da abertura. É importante esclarecer quais partes pertencem ao fornecimento da porta e quais serão executadas pela obra. Sem essa divisão, um orçamento pode considerar o painel superior completo, enquanto outro inclui somente a folha e seu marco, tornando a comparação enganosa.

Identifique também a composição da parede, suas dimensões e as condições da região superior. Não presuma que qualquer elemento existente é adequado para receber o sistema. O método de fixação, os encontros e eventuais reforços precisam seguir o projeto e as instruções correspondentes, conforme a discussão sobre instalação do marco.

Não adote uma receita universal de preenchimento para fechar os encontros. Materiais, dimensões e execução dependem do sistema. Quando o detalhe arquitetônico diverge da solução apresentada pelo fabricante, a compatibilização deve ocorrer antes de liberar a fabricação ou a montagem.

Verifique circulação e transporte de equipamentos

Em áreas técnicas, depósitos e estabelecimentos comerciais, a altura disponível pode ser importante para movimentar equipamentos. A bandeira fixa não deve ser interpretada como trecho removível para entregas futuras. Se houver uma necessidade operacional de passagem maior, ela precisa ser informada desde o início e resolvida de maneira própria.

Também não se deve prever desmontagens ocasionais como rotina sem uma solução técnica estabelecida. Remover o painel, alterar o marco ou recortar a região superior para fazer passar uma carga pode comprometer a proteção. Planejar a logística de acesso evita que uma limitação conhecida se transforme depois em intervenção improvisada.

Uma ficha de consulta para evitar dúvidas

O pedido de orçamento fica mais claro com um corte ou elevação simples, cotado e identificado. Além da planta, inclua fotografias do local quando se tratar de reforma. Use os seguintes campos como roteiro de informação, sem substituir o detalhamento do projeto:

• Código e localização da abertura.
• Função da separação e requisitos de resistência definidos.
• Largura e altura totais do vão de obra.
• Nível do piso acabado e passagem livre necessária.
• Dimensão e número de folhas, com sentido de abertura.
• Descrição do fechamento superior pretendido.
• Composição e espessura da parede e condições do suporte.
• Responsabilidade pelo painel, marco, interfaces e acabamentos.
• Interferências de instalações e necessidades de transporte.

Quando uma informação ainda estiver pendente, destaque essa condição. Não permita que a medida da bandeira seja deduzida de uma foto ou de uma escala de desenho sem conferência das referências. O procedimento de especificação em projeto ajuda a distribuir essas definições entre os responsáveis.

Receba e mantenha o conjunto sem descaracterizá-lo

No recebimento, confira a composição entregue, as dimensões de referência, a identificação e a existência das orientações de instalação. Registre danos e divergências antes da montagem. Após instalado, o painel superior não deve receber perfurações para cabos, suportes de placas, dutos ou outros acessórios por conveniência da obra.

Se uma instalação posterior precisar atravessar a região, o responsável técnico deve rever o detalhe e definir uma solução apropriada. O mesmo vale para substituição de partes danificadas: medidas iguais e acabamento semelhante não demonstram compatibilidade.

O que confirmar antes de fechar a compra

Peça uma proposta que descreva explicitamente a folha, o marco, o elemento superior e o que fica fora do fornecimento. Confirme que a configuração proposta corresponde à necessidade de projeto e que as interfaces foram resolvidas. Esse cuidado evita comprar uma porta adequada e deixar indefinida justamente a parte que completa a abertura.

Ao consultar a SOLOBRASID sobre o conjunto, envie o desenho e solicite confirmação da disponibilidade e dos limites da solução. A bandeira deve ser consequência de uma especificação completa, e não uma maneira de improvisar o fechamento de um vão que sobrou.

Referências técnicas para consulta

• ABNT — catálogo de normas técnicas

A classe de resistência ao fogo não define, sozinha, uma espessura única para a porta corta-fogo. Produtos com construções diferentes podem utilizar combinações distintas de folha, núcleo, chapas e ferragens. Por isso, não é correto transformar designações como P60 ou P90 em uma tabela universal de espessuras nem escolher o conjunto apenas por parecer mais grosso.

A espessura é uma informação dimensional relevante, mas precisa ser lida dentro da descrição técnica do produto. Na seleção de uma porta corta-fogo, o requisito de desempenho vem do projeto; as características construtivas pertencem à configuração proposta para atendê-lo.

“Espessura da porta” pode significar medidas diferentes

Uma conversa de orçamento fica ambígua quando alguém solicita “a espessura” sem explicar a referência. Pode estar perguntando sobre a dimensão total da folha, a espessura de uma chapa de revestimento, a composição interna ou a profundidade do marco. Esses dados descrevem coisas diferentes e não devem ser usados como equivalentes.

Também existe a espessura da parede onde o conjunto será instalado. Ela influencia a análise do marco e de suas interfaces, mas não determina automaticamente a espessura da folha. Ao solicitar informação, nomeie a medida e peça um desenho ou ficha que deixe a referência clara.

• Folha: dimensão total do elemento móvel na direção da espessura.
• Revestimento: característica de uma camada ou chapa, quando descrita pelo fabricante.
• Marco: geometria do componente que recebe e se relaciona com a folha.
• Parede: dimensão e composição do suporte no local de instalação.

O guia dos componentes de uma porta corta-fogo ajuda a identificar essas partes antes de comparar fichas comerciais.

Por que não existe uma conversão simples de classe em milímetros

O comportamento do conjunto não depende de uma dimensão isolada. Materiais, configuração interna, encontros, ferragens e condições de montagem participam da solução. A espessura total pode ser igual em dois produtos com construções distintas, assim como a aparência externa pode esconder diferenças importantes.

Isso não significa que as dimensões sejam irrelevantes. Significa que elas não substituem a documentação técnica da configuração. Uma regra do tipo “toda porta de determinada classe tem tantos milímetros” elimina justamente a diversidade de sistemas que precisa ser verificada no fornecimento.

As classes de resistência ao fogo devem ser entendidas como designações associadas a desempenho avaliado sob condições definidas. Não são descrições completas do produto, medidas físicas nem garantias de tempo de fuga. A escolha da classe é uma decisão de projeto; a espessura do modelo deve ser confirmada com o fornecedor.

Mais espessa não significa automaticamente mais adequada

Ao comparar duas propostas, uma folha visualmente mais espessa pode parecer mais robusta, mas essa impressão não resolve a adequação ao projeto. O conjunto precisa ter a função, a classe, a geometria, as ferragens e a operação necessárias. Uma dimensão maior pode inclusive exigir revisão de interfaces de montagem ou de componentes.

O mesmo raciocínio vale para a massa. Peso elevado não é prova suficiente de melhor desempenho ao fogo, assim como baixo esforço de abertura não demonstra que a folha é leve. Ferragens, geometria e condições de operação interferem na experiência do usuário.

A espessura importa muito na compatibilidade

Ao substituir uma ferragem, a espessura da folha pode ser uma das informações exigidas, juntamente com preparação, pontos de fixação, configuração interna e modelo do conjunto. Entretanto, coincidir nessa medida não comprova que a peça é adequada. O componente precisa corresponder ao sistema, sem cortes ou perfurações improvisadas.

Na substituição de uma folha, o cuidado é ainda maior. Um marco existente pode ter geometria que não combina com a nova folha, mesmo quando largura e altura parecem corretas. Não basta conferir se ela entra no espaço: é necessário analisar encontros, ferragens, folgas e fechamento. O artigo sobre compatibilidade de ferragens explica por que o encaixe físico é apenas parte da decisão.

Como ler uma proposta sem comparar números soltos

Comece confirmando a função da porta e a classe exigida. Depois verifique se as propostas incluem a mesma quantidade de folhas, dimensões de referência, marco e ferragens. Só então compare as características construtivas descritas, mantendo cada informação vinculada ao modelo correspondente.

Se uma proposta informa a espessura total e outra informa apenas uma chapa, não trate os números como concorrentes. Solicite esclarecimento por escrito. Também é útil perguntar se a medida fornecida é nominal e onde ela aparece no desenho do produto, evitando interpretar um detalhe parcial como dimensão final.

Em compras com várias portas, use códigos de abertura. Uma especificação geral não deve ocultar diferenças entre portas simples, duplas ou configurações especiais. O fornecedor precisa saber qual conjunto corresponde a cada posição, especialmente quando existem paredes e condições de circulação diferentes.

Dados úteis para uma consulta técnica

Uma consulta sobre espessura costuma ser mais produtiva quando explica por que essa medida é importante para a obra. Pode ser uma dúvida de compatibilidade com um marco existente, uma necessidade de detalhamento ou uma conferência de recebimento. Informe o objetivo para receber uma resposta aplicável.

1. Identifique o modelo ou descreva a função e a classe previstas.
2. Informe se é compra nova, reposição de folha ou troca de ferragem.
3. Envie largura, altura e as referências de medição utilizadas.
4. Descreva a parede, o marco existente e as ferragens, quando houver.
5. Solicite a espessura total da folha e o desenho correspondente.
6. Peça confirmação das compatibilidades e dos limites da configuração.

O conteúdo sobre medidas e vão de porta corta-fogo ajuda a evitar que uma dúvida de espessura seja confundida com passagem livre ou vão de obra. São verificações complementares, que devem ser registradas separadamente.

Conferência em obra não é investigação destrutiva

No recebimento, compare o material entregue com a documentação do pedido e registre divergências. Se houver dúvida sobre a construção interna, encaminhe-a ao fornecedor. Não perfure, abra, corte ou remova revestimentos para “confirmar o núcleo”, pois essa intervenção pode danificar o conjunto e não produzir uma conclusão confiável.

Da mesma maneira, não tente corrigir uma incompatibilidade removendo material da folha ou adaptando o marco sem definição técnica. A solução deve ser analisada antes da instalação ou da liberação para uso. Uma medida discrepante precisa ser investigada, não disfarçada pelo acabamento.

A pergunta certa para comprar melhor

Em vez de perguntar apenas “qual é a espessura da P90?”, pergunte qual configuração atende ao projeto e quais são suas dimensões e condições de instalação. Essa mudança mantém a informação dimensional útil, sem atribuir a ela um significado que não possui.

Para consultar a SOLOBRASID, encaminhe a necessidade completa e solicite a ficha do conjunto proposto. A melhor comparação é aquela que confirma desempenho exigido, compatibilidade e escopo, usando a espessura como um dado técnico entre outros.

Referências técnicas para consulta

• ABNT — catálogo de normas técnicas

Compatibilizar porta corta-fogo e acessibilidade significa permitir aproximação, acionamento e passagem adequados, preservando o fechamento e a função de proteção do conjunto. A análise vai além da largura da folha: envolve espaço de manobra, passagem livre, esforço de abertura, ferragens, piso e condições reais de uso. Desativar a mola para facilitar a circulação não é uma solução adequada.

A porta corta-fogo deve ser considerada como parte do percurso. Uma abertura pode ter dimensões aparentemente suficientes e ainda ser difícil de utilizar porque existe pouco espaço para aproximação, uma ferragem inadequada ou esforço excessivo. O projeto precisa examinar a experiência de passagem completa.

Passagem livre não é a largura nominal da folha

A dimensão comercial da folha não representa automaticamente o espaço disponível para o usuário. Marco, posição de abertura e ferragens podem interferir na passagem. A verificação precisa adotar a referência correta e considerar o conjunto instalado, com os acabamentos efetivos da obra.

Em portas duplas, também é necessário saber quais folhas estarão disponíveis durante o uso previsto. Não basta somar larguras nominais se uma delas permanece indisponível na operação cotidiana ou exige uma ação adicional incompatível com a circulação planejada. Essa condição deve estar clara no projeto e nas verificações de saída.

O artigo sobre medidas de porta corta-fogo detalha a diferença entre folha, vão de obra e passagem. Na análise de acessibilidade, essa distinção evita comprar uma porta aparentemente larga que não entrega a passagem necessária.

Considere a aproximação dos dois lados

O usuário precisa chegar ao acionador, operar a porta e atravessar sem ser impedido pelo movimento da folha. A posição de paredes, móveis, equipamentos e outras portas influencia essa sequência. Um espaço suficiente em um lado não garante que a aproximação pelo outro lado esteja resolvida.

Exemplo hipotético: uma porta oferece a passagem livre prevista, mas um armário ao lado da maçaneta impede que uma pessoa se aproxime e a acione com autonomia. A largura pode estar correta e a operação continuar inadequada. Por isso, examine a sequência de chegar, alcançar o acionador, abrir e atravessar, com o mobiliário real e pelo lado de cada ambiente.

O desenho deve considerar as condições de aproximação e manobra aplicáveis, inclusive para pessoas em cadeira de rodas ou que utilizam outros recursos de mobilidade. Essas verificações pertencem ao projeto de acessibilidade e devem ser feitas conforme os requisitos vigentes, sem copiar uma única dimensão como solução para qualquer situação.

Em reformas, é especialmente importante observar o local existente. Um corredor que parece livre na planta pode ter armários, bebedouros ou elementos salientes que alteram a operação. A definição do sentido de abertura precisa dialogar com essas condições e com o fluxo de saída.

Esforço de abertura e fechamento precisam ser conciliados

O mecanismo de fechamento deve cumprir sua função sem criar uma barreira de uso. Quando a porta se torna pesada para operar, a resposta não deve ser remover a mola ou afrouxar componentes indiscriminadamente. É necessário examinar o conjunto e identificar por que o esforço está elevado.

A causa pode envolver seleção do mecanismo, ajustes, atrito, desalinhamento ou diferenças de pressão entre ambientes. Uma porta que raspa no piso não precisa apenas de menos força de fechamento. Uma porta em ambiente pressurizado exige análise da interface entre porta e sistema, para que operação e proteção sejam tratadas em conjunto.

O conteúdo sobre mola aérea explica a distinção entre força e controle de velocidade. A seleção e a regulagem devem respeitar as instruções do modelo, considerando características da folha e condições de uso. Não há um ajuste universal que concilie todas as portas e todos os ambientes.

Ferragens devem ser compreensíveis e utilizáveis

O tipo de acionamento, sua posição e o esforço necessário influenciam o uso por pessoas com diferentes capacidades. A existência de uma maçaneta ou barra não demonstra, sozinha, acessibilidade. É preciso verificar como a pessoa alcança e utiliza o componente, considerando a operação prevista para a porta.

Também não se deve resolver uma dificuldade instalando puxadores, prolongadores ou acessórios avulsos sem confirmar a compatibilidade. Novas fixações podem interferir na folha e nas ferragens. A solução deve ser prevista ou avaliada para o conjunto e preservar a operação de saída, sem dependência de chave ou procedimentos improvisados.

Piso e obstáculos pequenos podem mudar toda a passagem

Revestimentos, desníveis, tapetes e objetos próximos interferem tanto na circulação quanto no fechamento. Uma reforma de piso pode reduzir folgas ou criar uma transição desconfortável, ainda que a porta não tenha sido alterada. Por isso, o nível do piso acabado precisa ser conhecido durante a especificação.

Não instale uma soleira ou vedação adicional apenas para tentar melhorar a proteção, sem avaliar os efeitos no conjunto e no percurso acessível. Resistência ao fogo, controle de fumaça e acessibilidade são requisitos que precisam ser compatibilizados tecnicamente. Uma adaptação isolada pode prejudicar outra função.

Retenção aberta exige solução de projeto

Em locais de passagem frequente, manter a porta aberta pode parecer a maneira mais simples de facilitar o uso. Cunhas, pesos e amarrações, porém, impedem o fechamento necessário. Quando a rotina justifica estudar retenção aberta, o responsável técnico deve verificar se há solução admitida e como ocorrerão sua integração e liberação.

Mesmo um sistema previsto para reter a folha aberta não resolve sozinho a acessibilidade. A porta precisará operar na condição fechada quando essa for a situação exigida. O projeto deve considerar ambas as condições, em vez de depender de que a folha esteja sempre aberta para permitir a passagem.

Como revisar um projeto de maneira organizada

A revisão é mais útil quando acompanha um percurso real. Escolha uma abertura e analise a sequência completa, dos dois lados, com os elementos previstos no ambiente. Não se limite à planta da folha nem ao catálogo da ferragem.

1. Identifique quem utiliza o percurso e qual é a função da abertura.
2. Confira espaço de aproximação, acesso ao acionador e manobra.
3. Verifique passagem livre com marco, folha e ferragens considerados.
4. Analise esforço e modo de operação conforme os requisitos aplicáveis.
5. Compatibilize fechamento, eventual coordenação de folhas e integrações.
6. Confira piso, obstáculos e interferências durante todo o movimento.
7. Registre as definições no quadro de portas e nos detalhes de projeto.

A NBR 9050 é uma referência importante para acessibilidade, mas sua aplicação deve ser combinada às demais exigências da edificação e à edição vigente. Valores específicos precisam ser usados com o contexto correto, incluindo condições de aproximação e operação, e não como uma lista desconectada do espaço.

Verifique a condição construída e conserve o resultado

Depois da montagem, a análise precisa considerar o conjunto instalado e o ambiente concluído. Se houver dificuldade de uso, registre a condição e encaminhe a avaliação. Ajustes, mudanças de componente ou outras intervenções devem seguir a solução técnica definida, com nova verificação da operação.

Durante a ocupação, preserve os espaços de manobra e comunique mudanças de esforço ou fechamento. Acessibilidade pode se perder com um móvel deslocado ou uma ferragem que passou a falhar, mesmo sem reforma. A rotina de conservação deve observar essas alterações.

Use o roteiro de especificação em projeto para encaminhar uma consulta à SOLOBRASID com as necessidades de passagem, uso e fechamento. A solução bem compatibilizada permite tratar acessibilidade e proteção como requisitos simultâneos do mesmo conjunto.

Referências técnicas para consulta

• ABNT NBR 9050:2020 — texto disponibilizado pela Prefeitura de São Paulo
• Prefeitura de São Paulo — Guia Informativo de Segurança contra Incêndio
